解析サンプル2:水タンクCAE解析

水タンクCAE解析

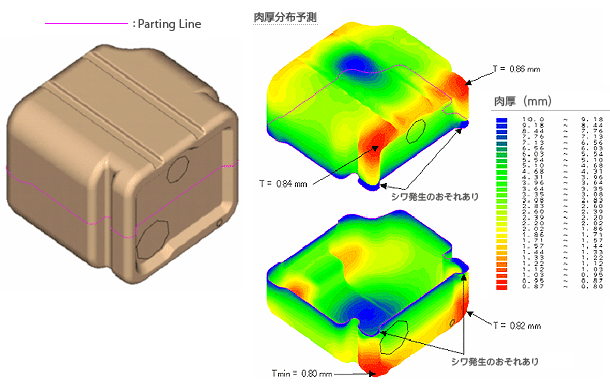

首記部品の肉厚分布を、ブロー成形シミュレーションにより予測した事例です。

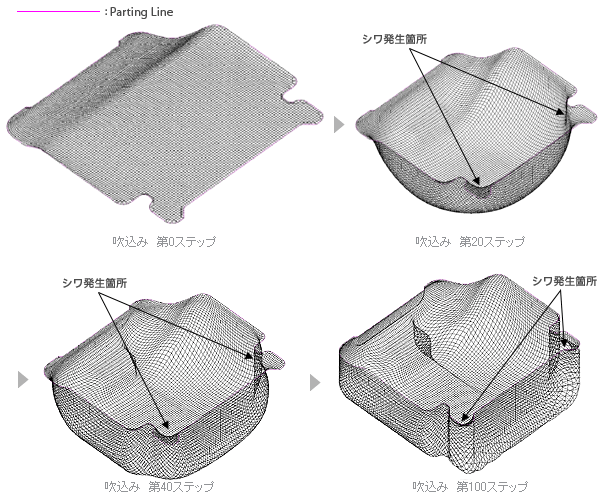

シワ発生プロセス詳細

水圧解析

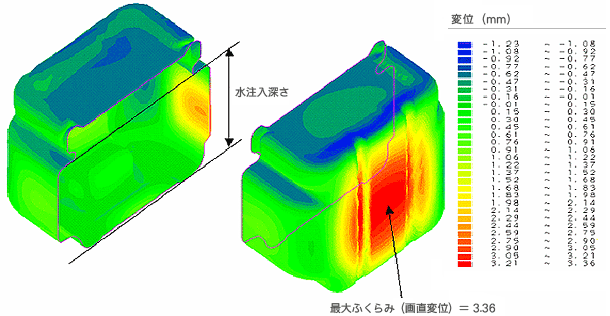

解析内容:肉厚分布予測値のデータを強度解析のインプットデータとしてフィードバックし、図中のくびれた部分の方まで水を入れて平らな床に静置した場合の最大ふくらみ(面直変位)と最大応力(表示割愛)を求めた。

タンク内に、水とは比重の異なる液体(灯油、化学薬品等)を入れた場合の解析も同様に可能です。
満水状態のタンクを何段にも積み重ねた場合の、積み過ぎ変形解析も可能です。
