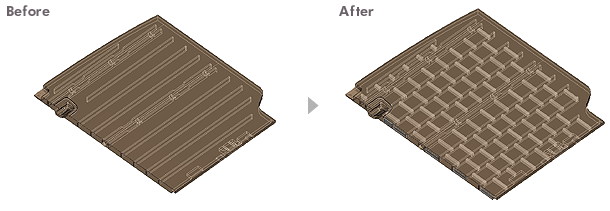

軽量化のための剛性強化形状の提案

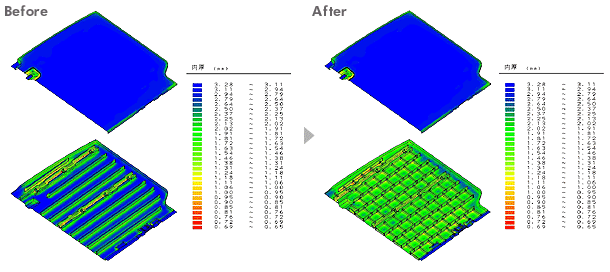

ブロー成形肉厚分布

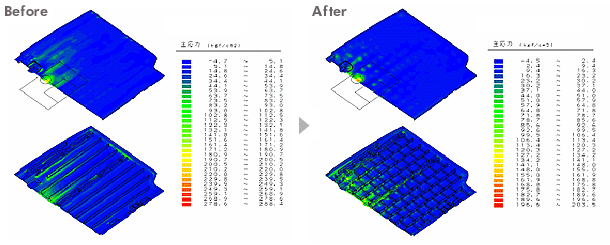

ひざ付荷重試験 応力分布
解析結果
| 現物測定値 N=2 |
解析（現行形状のまま） | 解析（剛性強化形状） | ||||
|---|---|---|---|---|---|---|
| 提案１ | 提案２ | |||||
| パリソン肉厚 | （推定）t3.28 | t3.28（現物と同質量） | t2.30（△30％） | t2.30（△30％） | t3.40 | |
| 成形品 樹脂質量 | 3909g | 3909g | 2736g（△1173g） | 2736g（△1173g） | 4045g（+136g） | |
| 鉄パイプ（φ15.9 x t1.0）質量 | 770g | 770g | 770g | 770g（鉄パイプ） | 0g（パイプ・レス） | |
| 表皮質量 | 266g | 266g | 266g | 266g | 266g | |
| 総質量 | 4945g | 4945g | 3772g（△1173g） | 3772g（△1173g） | 4311g（△634g） | |
| 肉厚 （mm） |
W0 断面 | 1.2 | 1.03（86％） | 0.72（60％） | 0.72（60％） | 1.06（88％） |
| L36.27 断面 | 1.6 | 1.42（89％） | 0.99（62％） | 0.98（61％） | 1.45（91％） | |
| L41.30 断面 | 1.5 | 1.53（102％） | 1.07（71％） | 0.79（53％） | 1.17（78％） | |
| たわみ （mm） |
常態荷重たわみ試験 | 10.63 | 10.8（102％） | 21.1（12超過NG） | 11.6（12以下OK） | 11.9（12以下OK） |
| 破壊試験 | 28.79 | 25.8（90％） | 37.8 | 29.2 | 30.2 | |
| ひざ付荷重試験 | 21.16 | 21.1（99％） | 33.5（23超過NG） | 21.1（23以下OK） | 18.4（23以下OK） | |
| 応用 （kgf/cm2） |
常態荷重たわみ試験 | 153.1 | 280.6 | 115.7 | 132.6 | |
| 破壊試験 | 292.9 （曲げ強度以下） |
441.4 （曲げ強度超過） |
227.7 （曲げ強度以下） |
350.6 （曲げ強度以下） |
||
| ひざ付荷重試験 | 288.4 | 396.7 | 354.5 | 203.5 | ||
結論
鉄パイプ付き、パイプレス共に剛性スペックを満足し、尚且つ現行品より軽い最小パリソン肉厚値を得た。
（破壊試験の最大応力は両方共、曲げ強度（360 kgf/cm2）以下である。）
