エアダクト部品解析
- ブロー成形シミュレーションを行ない、その肉厚分布を予測する。
- 車体中央断面における膨張プロセスを可視化し、技術検討材料とする。
- 駄肉の発生を解析上で再現し対策する。
- 弊社･風量解析システムと連動させ最適 ダクト形状を模索する。

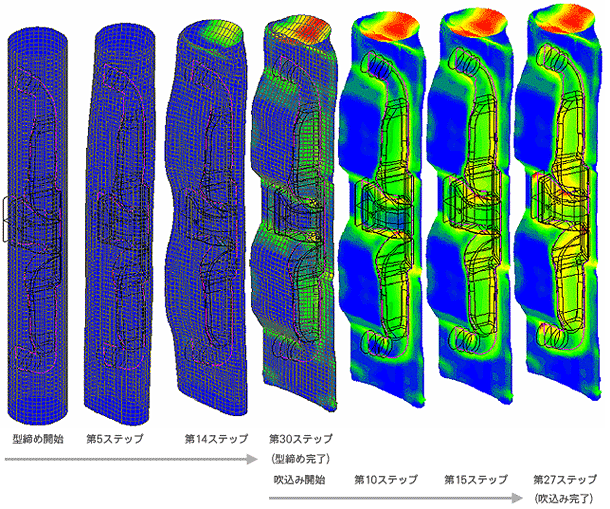

ブロー成形 型締め、吹込みプロセス図

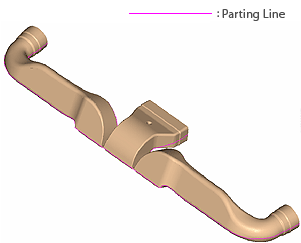

首記部品の肉厚分布を、ブロー成形シミュレーションにより予測した事例です。

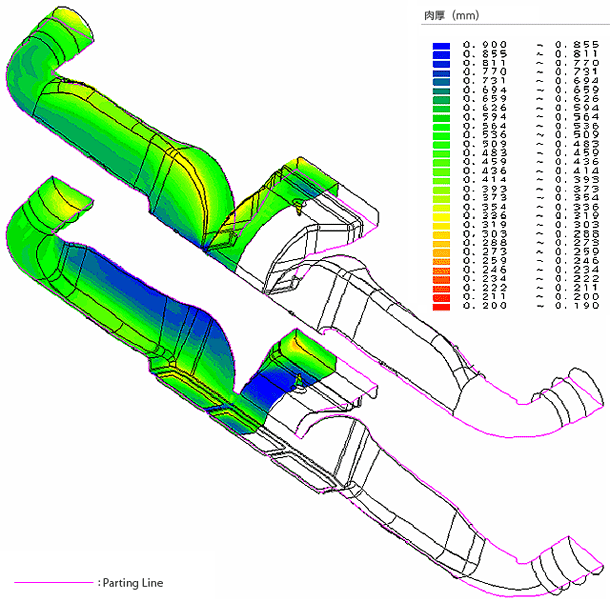

肉厚分布予測
※左右対称形状なので片側半分のみを解析モデルとした。

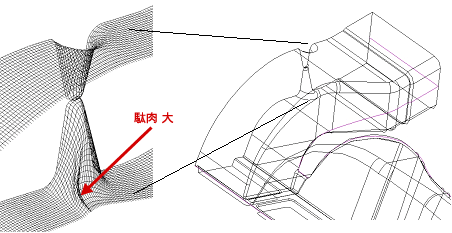

現物の駄肉生成箇所

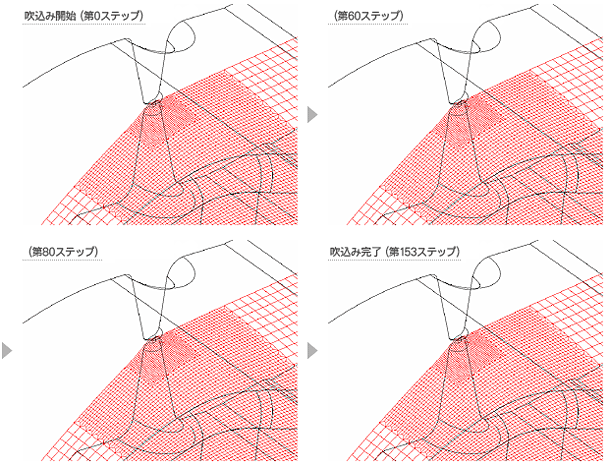

駄肉発生プロセス
現形状と対策案形状の肉厚解析による解析結果比較
現形状
対策案形状
- 支柱円錐の頂角を2倍にした。
- 支柱円錐の断面を偏平にし流線形とした。
